Produktdetails:
|
| Max. Schnitthöhe (Millimeter): | Andere | Max. Cutting Thickness (Millimeter): | 16 Millimeter |
|---|---|---|---|
| Automatisches Niveau: | Handbuch | Scherender Winkel: | 90 |
| Klingenlänge (Millimeter): | 25 Millimeter | Backgauge-Reise (Millimeter): | 10 - 80 Millimeter |
| Bügeltiefe (Millimeter): | 300 Millimeter | Gewicht (Kilogramm): | 1400 KILOGRAMM |
| Spannung: | 380-400V | Maß (l*w*h): | 1650*750*1800mm |
| Schlüsselverkaufsstellen: | Konkurrenzfähiger Preis | Anwendbare Industrien: | Maschinerie-Reparaturwerkstätten, andere |
| Ausstellungsraum-Standort: | Vereinigtes Königreich | Vermarktende Art: | Gewöhnliches Produkt |
| Kern-Komponenten: | Motor, Pumpe | Name: | Hydraulische einzelne Stanzmaschine |
| Kundendienst erbracht: | Freie Ersatzteile, Feldinstallation, beauftragend und bilden, on-line-Unterstützung, technische Vide | Nach Garantie-Service: | Technische Videounterstützung, on-line-Unterstützung, Ersatzteile, Feldinstandsetzungs- und Reparatu |
| Lokaler Service-Standort: | Vereinigtes Königreich, Frankreich | Hafen: | Shanghai |
| Markieren: | Q35Y-16,Schere des Hüttenarbeiters 55Ton Metall,hydraulische Durchschlagsschneidemaschine |
||

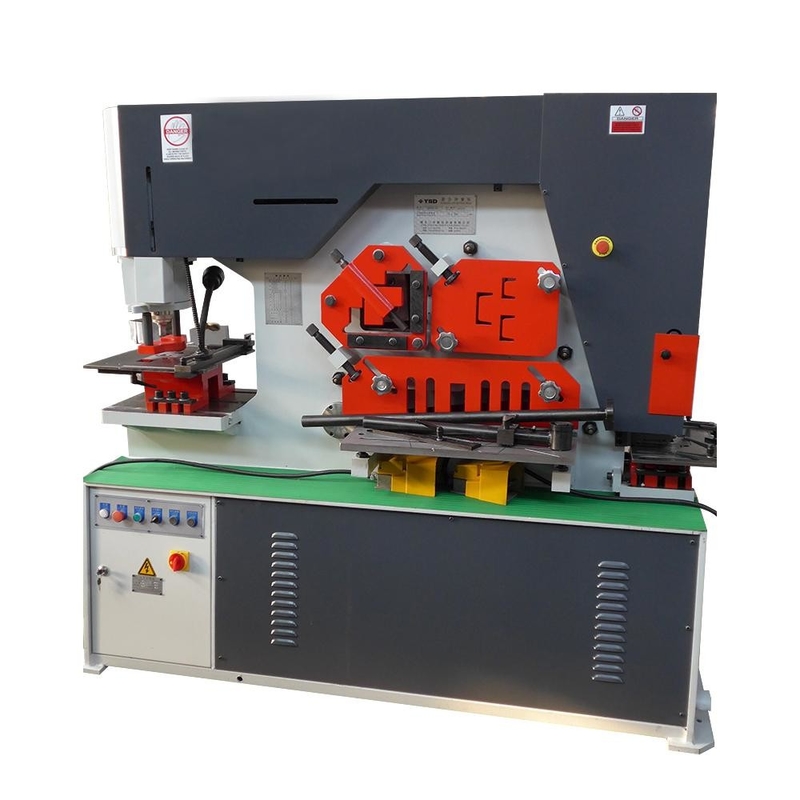

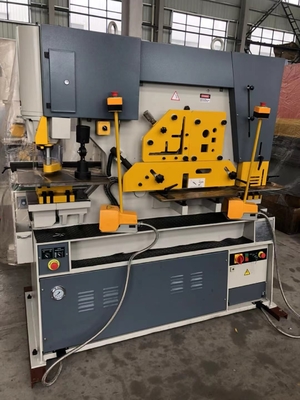

Professionelles Herstellungshandbuch 380-400 V Hydraulische Hüttenarbeiter-Stanz- und Schermaschine Stanzscheren
Hauptfunktionen und Features
- Hydraulische Stanz- und Schermaschine mit zwei Zylindern
- Fünf unabhängige Stationen für Stanzen, Scheren, Ausklinken, Trennen
- Großer Stanztisch mit Mehrzweckschemel
- Abnehmbarer Tischblock für Anwendungen zum Stanzen von Überhangschienen/Balkenflanschen
- Universelle Matrizenunterlage, leicht wechselbarer Stempelhalter montiert, Stempeladapter im Lieferumfang enthalten
- Eckige, runde und quadratische solide Monoblock-Erntestation
- Hintere Ausklinkstation, Tippbetrieb mit geringer Leistung und einstellbarer Hub an der Stanzstation
- Zentralisiertes Druckschmiersystem
- Schaltschrank mit Überlastschutz und integrierter Steuerung
- Bewegliches Sicherheitsfußpedal
|
MODELL
|
Q35Y-16
|
Q35Y-20
|
Q35Y-25
|
Q35Y-30
|
|
STANZEN
|
|
|
|
|
|
Stanzdruck
|
55 Tonnen
|
75 Tonnen
|
110 Tonnen
|
140 Tonnen
|
|
Stanzkapazität
|
¢22 x 20
|
¢26 x 22
|
¢31 x 27
|
¢36 x 32
|
|
(Durchmesser x Dicke)
|
¢50 x 9
|
¢50 x 12
|
¢50 x 17
|
¢50 x 23
|
|
Halstiefe
|
300
|
355
|
400
|
600
|
|
:
|
|
|
|
|
|
|
|
|
|
|
|
Kanalflanschlochung (Höhe)
|
180
|
180
|
180
|
180
|
|
max.Strichlänge
|
100
|
100
|
100
|
100
|
|
Zyklen/Min.(20mm Hub)
|
30
|
30
|
28
|
40
|
|
Arbeitshöhe bis zum Sterben
|
950
|
1050
|
1050
|
1120
|
|
FLACHSCHERE
|
|
|
|
|
|
Flachstahlschere
|
350 x 15
|
460 x 15
|
610 x 18
|
600 x 20
|
|
(Breite x Dicke)
|
240 x 20
|
300 x 20
|
400 x 25
|
400 x 30
|
|
Klingenlänge
|
410
|
485
|
620
|
610
|
|
Winkelflanschverkleidung
|
70
|
75
|
90
|
100
|
|
Arbeitshöhe
|
910
|
926
|
920
|
920
|
|
WINKELSCHERE
|
|
|
|
|
|
Bei 90º Scherung
|
130 x 130 x 13
|
152 x 152 x 13
|
152 x 152 x 18
|
205 x 205 x 18
|
|
Bei 45º Gehrungsscheren
|
60 x 60 x 6
|
60x60x6
|
70 x 70 x 7
|
70 x 70 x 7
|
|
Arbeitshöhe
|
1115
|
1165
|
1185
|
1185
|
|
STANGENSCHERE
|
|
|
|
|
|
Rundstabschere
|
¢45
|
¢50
|
¢60
|
¢65
|
|
Vierkantschere
|
40 x 40
|
50 x 50
|
50 x 50
|
55 x 55
|
|
Kanalscherung
|
130*
|
152*
|
180*
|
203*
|
|
Ich Strahlschere
|
130*
|
152*
|
180*
|
203*
|
|
Arbeitshöhe
|
1220
|
1270
|
1310
|
1370
|
|
KERBEN
|
|
|
|
|
|
Rechteckiger Ausklinker (B x T x T)
|
50,8 x 90 x 9
|
50,8 x 90 x 12
|
63,5 x 90 x 13
|
63,5 x 90 x 16
|
|
V-Notcher (Seite x Seite x T)
|
90 x 90 x 10*
|
90 x 90 x 12*
|
105 x 105 x 13*
|
105 x 105 x 16*
|
|
Großer V-Ausklinker (Seite x Seite x T)
|
145 x 145 x 8*
|
145 x 145 x 10*
|
145 x 145 x 13*
|
145 x 145 x 13*
|
|
Arbeitshöhe
|
910
|
926
|
920
|
920
|
|
SONDERWERKZEUGE
|
|
|
|
|
|
Einzel-V-Abkantpresse (B x T)
|
250 x 15*
|
250 x 15*
|
250 x 20*
|
250 x 20*
|
|
Multi-V Abkantpresse (B x T)
|
500 x 5*
|
500 x 5*
|
700 x 5*
|
700 x 5*
|
|
Winkelbiegen
|
102 x 6*
|
102 x 8*
|
102 x 13*
|
102 x 13*
|
|
Rohrausklinkung
|
¢114*
|
¢114*
|
¢114*
|
¢114*
|
|
SONSTIGES
|
|
|
|
|
|
Motor
|
4 Kilowatt
|
5,5 kW
|
7,5 kW
|
11 Kilowatt
|
|
Netto acht (Apr.)
|
1600 kg
|
1800kh
|
3800kg
|
4800kg
|
|
|
|
|
|
|
|
|
|
|
|
|
|
:
|
|
|
|
|
|
|
|
|
|
|
|
Bruttogewicht (Apr.)
|
1800kg
|
2000kg
|
4000kg
|
5000kg
|
|
|
|
|
|
|
|
Maschinenabmessungen (Apr.)
|
1710 x 800 x 1770
|
1860 x 800 x 1900
|
2360 x 960 x 2090
|
2720 x 1040 x 2300
|
|
(L x B x H)
|
|
|
|
|
|
Name
|
Hydraulische Einzelstanzmaschine
|
|
max.Schnittstärke (mm)
|
16mm
|
|
Automatisches Niveau
|
Handbuch
|
|
Scherwinkel
|
90
|
|
Klingenlänge (mm)
|
25mm
|
|
Hinteranschlagweg (mm)
|
10 - 80mm
|
|
Ausladungstiefe (mm)
|
300mm
|
|
Bedingung
|
Neu
|
|
Markenname
|
DC40Y
|
|
Leistung (kW)
|
4kW
|
|
Gewicht (kg)
|
1400KG
|
|
Herkunftsort
|
China
|
|
Stromspannung
|
380-400 V
|
|
Abmessung (L*B*H)
|
1650*750*1800mm
|
|
Zertifizierung
|
ce
|
|
Garantie
|
1 Jahr
|
|
Maschinenprüfbericht
|
Bereitgestellt
|
|
Video Ausgangskontrolle
|
Bereitgestellt
|
|
Kernkomponenten
|
Motorpumpe
|
Ansprechpartner: Mr. Han
Telefon: 15961725918
