Produktdetails:
|
PLATTEN-SCHNEIDEMASCHINE: | HYDRAULISCHE SCHERE CNC | Spannung: | 220V/380V |
---|---|---|---|
Name: | scherende Maschine | Kontrollsystem: | Steuerung Estun E21 NC |
Schnitt des Materials: | Legierungs-Metall | Produktname: | hydraulische scherende Maschine cnc |
Art: | Blechtafel-Schneidemaschine | ||
Markieren: | Schermaschine Nc-Guillotine 4mm des Eisen-3.3t,LAMI-NOVA Schermaschine für den Schnitt des Eisens,Maschine 12mm des Scher 3.3t |

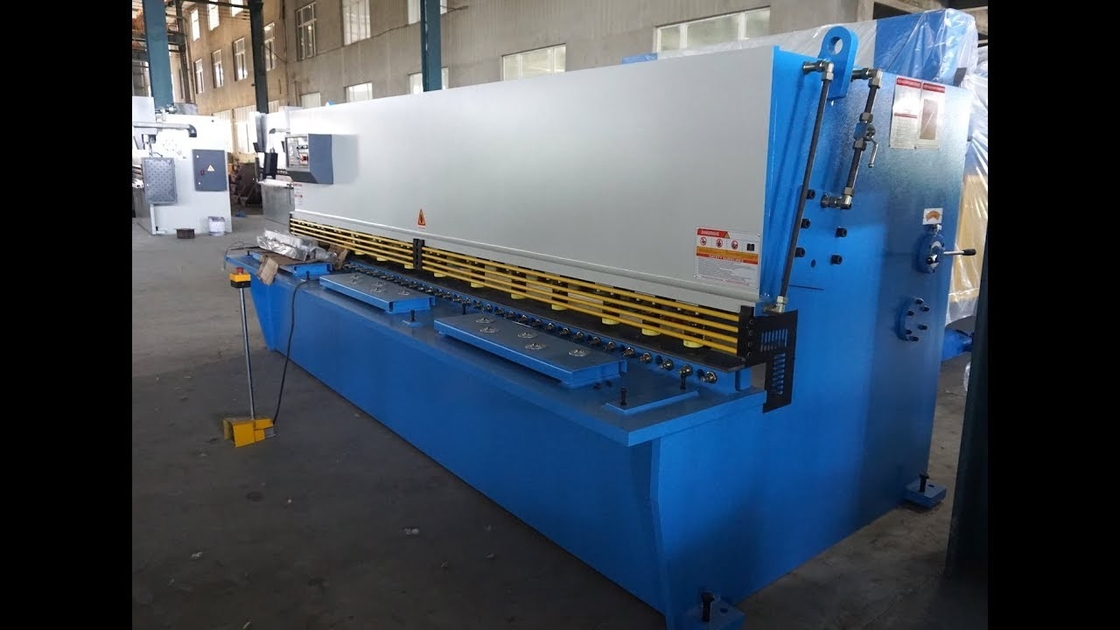

4mm 6mm 8mm 12mm hydraulische Eisenblech-Platten-scherende Maschine, NC-Blech-scherende Maschine
Die Rahmenkonstruktion der scherenden Maschine nimmt Ganzstahlschweißen an; die Vierecke und die acht-mit Seiten versehenen rechtwinkligen Führungsschienen haben hohe Präzision, gute Starrheit und die hydraulische Vorbelastung. Das Hydrauliksystem nimmt integriertes Ventil der Zweiwegsteckverbindung an und kann mit Digitalanzeige des Anschlags, photoelektrischem Schutzgerät und mobilem Werktisch ausgerüstet werden. Die scherende Maschine hat Doppelaktionsfunktion des oberen Schiebers und senkt hydraulische Auflage, und der Arbeitsdruckanschlag kann innerhalb des spezifizierten Bereiches gedrückt werden. Der Prozess erfordert Anpassung und die Operation ist einfach und unter Verwendung der Knöpfe zentralisiert.
Angenommener völlig geschweißter Rahmen, Erschütterung beseitigter Druck, hohe Starrheit, hydraulisches Ansteuersystem, Stickstoffzylinderrückkehrsystem, starke und dauerhafte, BlattabstandsVerstelleinrichtung und Feineinstellung können, Schattenlinie für guten Ausschnitt, Fotozellen an den hinteren Teilen Maschinen als Schutzschutz zum Betreiber leicht bearbeitet werden und andere Leute, wird backgauge Anschlag gesteuert und dargestellt durch E21 NC, kommen backgauge mit Reduziererkasten
Einzelner oder ununterbrochener Anschlag ist an Ihrer Wahl, die elektrische Tür, die offen ist, Maschine aufhört das Arbeiten, Öltank und elektrische Schranktür, die mit Gummidichtungen, die Kehle gekommen wird, die mit Abdeckung gekommen wird
Vordere Grundplatte kommen mit Bällen Platte einzuziehen, so zu erleichtern
Modell | Schneidlänge (Millimeter) | Schnitt Stärke (45 Kgs/mm2) | Schnitt der Stärke (70kkgs/mm2 | Rührstangenwinkel (örtlich festgelegt) | Nr. Anschläge/Minute | Bügeltiefe | Nr. von halten Steckfassungen nieder | hinteres Messgerät stroek |
hinteres Maß des Messgeräts (X) (Minischnittstreifen) |
Leistungsstärke (Kilowatt) |
Ölkapazität | length*height *width | Höhe unter Boden | ungefähres Gewicht (T) |
QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
