Produktdetails:
|
| PLATTEN-SCHNEIDEMASCHINE: | HYDRAULISCHE SCHERE CNC | Maß (L*W*H): | 3900*2150*2250,3850*1990*2050mm |
|---|---|---|---|
| Max. Schnitthöhe (Millimeter): | 3200, 4000,6000,2500 | Schlüsselverkaufsstellen: | Hohe Genauigkeit, hohe Produktivität, |
| Kontrollsystem: | Steuerung Estun E21 NC | Schnitt des Materials: | Legierungs-Metall |
| Produktname: | hydraulische scherende Maschine cnc | ||
| Hervorheben: | LAMI-NOVA NC scherende Maschine hydraulisch,LAMI-NOVA 6mm NC scherende Maschine,Handbuch 3.3t Qc12k-6x3200 |
||

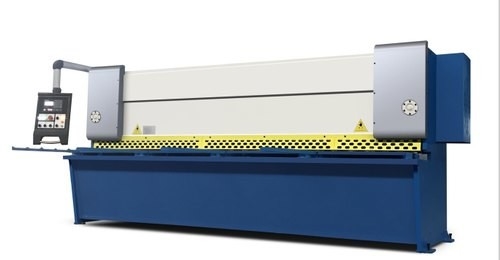

MASCHINENblech und -platte CNC HYDRAULISCHE SCHERhydraulische Schnittscherende Maschine falte CNC
Servo motorisiertes hinteres Messgerät:
Messgerätsystem der Rückseite 1.CNC mit x-Achse durch Wechselstromservomotorantriebskugelumlaufspindelwellen und auf linearen Lagern
2. Hinteres Messgerät hat gut genug mechanische Festigkeit und Starrheit mit Behälter-artiger Messgerätstruktur.
3. Hoch-Präzisionskugelumlaufspindel und lineare Führungsschiene. Bestimmter Fingerhaltentwurf, vergrößern die Strecke des hinteren Messgeräts.
Elektrische Teile und Schutzgerät:
1. Schneider- oder Siemens-Schwachstromapparat. In Übereinstimmung mit internationalen Standards zuverlässige Sicherheit, langes Leben, gut
Entstörungsfähigkeit, eine Strahlungseinheit wird in elektrisches Kabinett gepasst.
2. Schützender Zaun und die Sicherheitsverriegelung, zum der Operationssicherheit sicherzustellen. Haben Sie einen beweglichen Einhand- Fußschalter, einfach zu benützen.
3. Heller Schirmschutz oder Laser-Schutz sind optional.
| Modell | Schneidlänge (Millimeter) | Schnitt Stärke (45 Kgs/mm2) | Schnitt der Stärke (70kkgs/mm2 | Rührstangenwinkel (örtlich festgelegt) | Nr. Anschläge/Minute | Bügeltiefe | Nr. von halten Steckfassungen nieder | hinteres Messgerät stroek |
hinteres Maß des Messgeräts (X) (Minischnittstreifen) |
Leistungsstärke (Kilowatt) |
Ölkapazität | length*height *width | Höhe unter Boden | ungefähres Gewicht (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
