Produktdetails:
|
| PLATTEN-SCHNEIDEMASCHINE: | HYDRAULISCHE SCHERE CNC | Spannung: | 220V/380V |
|---|---|---|---|
| Maß (l*w*h): | 3900*2150*2250,3850*1990*2050mm | Max. Schnitthöhe (Millimeter): | 3200, 4000,6000,2500 |
| Schlüsselverkaufsstellen: | Hohe Genauigkeit, hohe Produktivität, | Kontrollsystem: | Steuerung Estun E21 NC |
| Schnitt des Materials: | Legierung Metall | Produktname: | hydraulische scherende Maschine cnc |
| Art: | Blechtafel-Schneidemaschine | ||
| Hervorheben: | Schertrennsäge,Scherpressemaschine,Schertrennschneider |
||

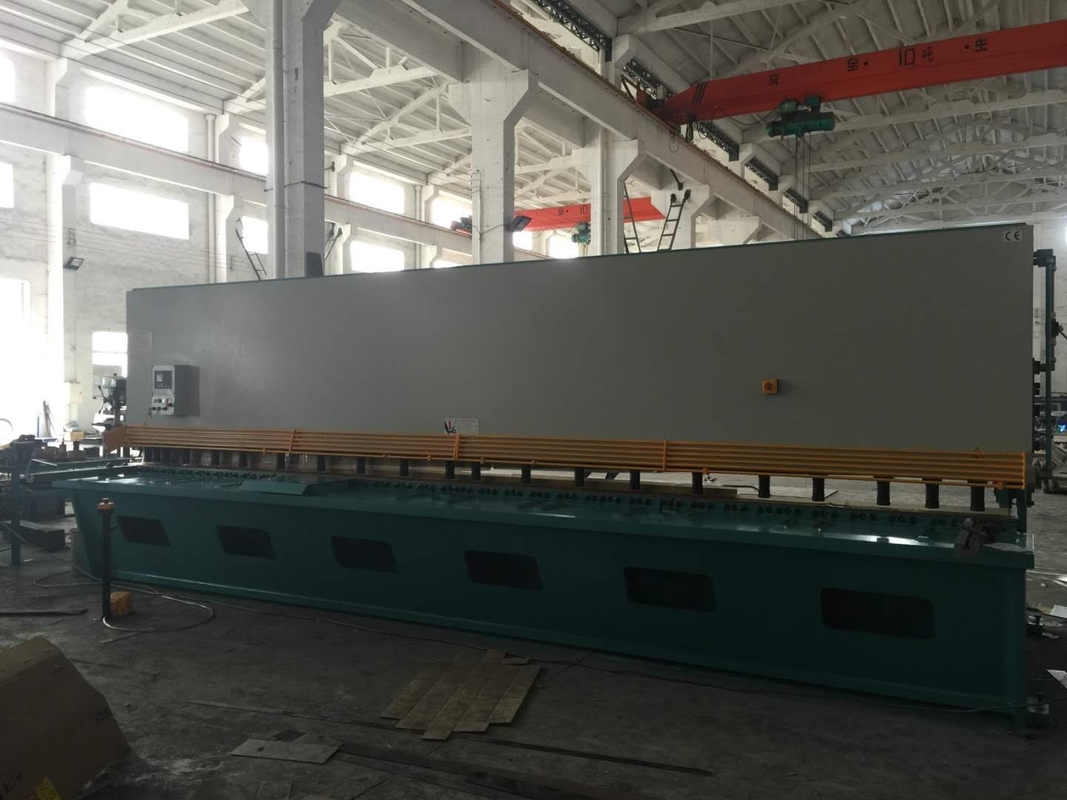

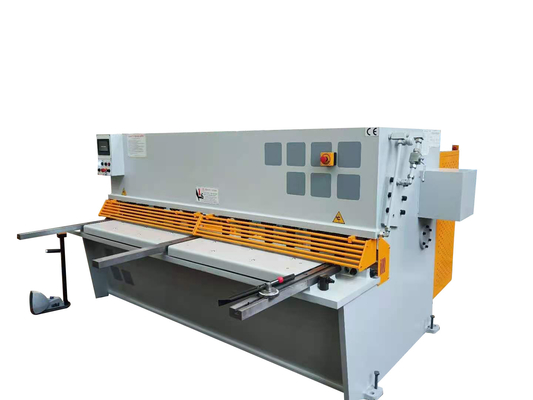

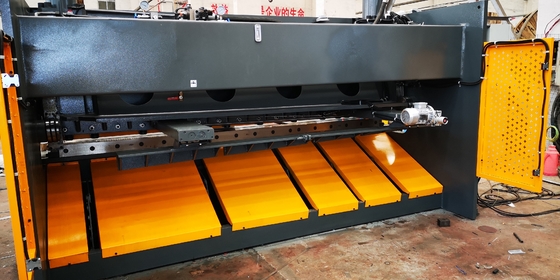

CNC HYDRAULISCHE SCHERE MASCHINE SC-8X3200 Hochleistungs-Automatische CNC hydraulische Guillotine-Schermaschine
Schnelle und präzise Schnittspalteinstellung durch Einhandgriff am Seitenrahmen
Multi-Edge-Klingen zum Schneiden von Aluminium, Baustahl und Edelstahl
Schnittlinienbeleuchtung und Draht zum Schneiden von Schattenlinien
Hubzähler, Schnittlängeneinstellung
Hydraulischer und elektrischer Überlastschutz
Winkelarm und vordere Stützarme
Hydraulischer und elektrischer Überlastschutz
Delta Inverter mit Kugelumlaufspindel und polierter Stange mit 0,05 mm Genauigkeit.
Seitenschutz ist Standard und entspricht den CE-Vorschriften.
Angenommener vollständig geschweißter Rahmen, vibrationsfreier Stress, hohe Steifigkeit, hydraulisches Antriebssystem, Stickstoffzylinder-Rückführsystem, robust und langlebig, Blattspalt-Einstellvorrichtung und Feineinstellung können einfach bedient werden,Schattenlinie für guten Schnitt,Fotozellen an den hinteren Teilen der Maschinen als Schutz für den Bediener und andere Personen,Hinteranschlagshub wird von E21 NC gesteuert und angezeigt,Hinteranschlag wird mit Untersetzungsgetriebe geliefert
Einfacher oder kontinuierlicher Hub ist nach Ihrer Wahl, elektrische Tür offen, Maschine hört auf zu arbeiten, Öltank und Schaltschranktür mit Gummidichtungen, Hals mit Abdeckung
Die vordere Stützplatte wird mit Kugeln geliefert, wodurch die Fütterungsplatte erleichtert wird
| Modell | Schnittlänge (mm) | Schnittstärke (45 kg/mm2) | Schnittdicke (70 kkgs/mm2 | Spanwinkel (fest) | Hubzahl/min | Halstiefe | Anzahl der Niederhalter | Hinteranschlag |
Hinteranschlag (X) Abmessung (Mini-Schneidleiste) |
Motorleistung (KW) |
Öl Kapazität | Länge Höhe Weite | Höhe unter Boden | ungefähres Gewicht (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30′ | fünfzehn | 140 | 11 | 600 | 20 | 7.5 | 184L | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30′ | fünfzehn | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30′ | 11 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30′ | 18 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30′ | fünfzehn | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30′ | 14 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30′ | 6 | 140 | 22 | 600 | 20 | fünfzehn | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48′ | 13 | 140 | 11 | 800 | 20 | fünfzehn | 220L | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48′ | 11 | 140 | 13 | 800 | 20 | fünfzehn | 260L | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30′ | 9 | 140 | fünfzehn | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30′ | 9 | 140 | fünfzehn | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | fünfzehn | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
