Produktdetails:
|
| PLATTEN-SCHNEIDEMASCHINE: | HYDRAULISCHE SCHERE CNC | Spannung: | 380V, 220V, 380V, 400V, kundengerecht |
|---|---|---|---|
| Maß (L*W*H): | 3880x2150x2000 | Max. Schnitthöhe (Millimeter): | 3200, 4000,6000,2500 |
| Schlüsselverkaufsstellen: | Hohe Genauigkeit, hohe Produktivität, automatisch | Kontrollsystem: | Steuerung Estun E21 NC, Estun oder Cybelec |
| Schnitt des Materials: | Metalledelstahl-Kohlenstoffstahl-Aluminium | Produktname: | hydraulische scherende Maschine cnc |
| Art: | QC12K-8x3200, Schwingen-Strahln-Schere | ||
| Hervorheben: | Blechguillotinenmaschine QC12Y-4x3200,LAMI-NOVA Blech Cnc-Guillotinen-scherende Maschine,Cnc-Guillotinen-scherende Maschinen QC12Y-4x3200 |
||

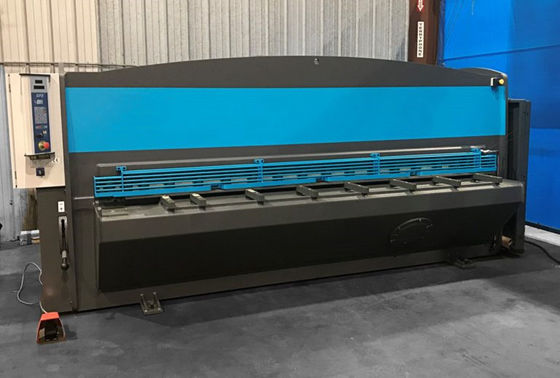

Hydraulischer CNC-Guillotinenschertrennschneider mit E21s-System
Die Maschine nimmt schweißende Struktur der Stahlplatte an, nimmt der Rahmen Finit-Element-Methode an und Entwurf, Erschütterungsaltern beseitigt interne Locke, damit der Rumpf stabil und zuverlässig ist. Das Gleitführungsrad, das um drei Punkte gestützt wird, kann den Stützabstand beseitigen und die scherende Genauigkeit verbessern. Der Schneidewinkel des Werkzeughalters kann in einer bestimmten Strecke justiert werden, die die Deformation des scherenden Materials auf dem idealen Zustand verringern und das super starke Blech scheren kann. Der Schnittanschlag kann willkürlich justiert werden, um die Arbeits-Leistungsfähigkeit zu verbessern und die segmentierte scherende Funktion zu verwirklichen. Manuelle anhebende Funktion ist für den hinteren Halt bestimmt, der für super langen Blattausschnitt bequem ist. Die innere Seite der Wand wird mit einer manuellen Ölpumpe ausgerüstet, die einfach zu benützen ist und die Schmierung von Schlüsselkomponenten sicherstellt. Verstopfen Sie herein Hydrauliksystem kann den Aufstieg der Öltemperatur verlangsamen und die Zuverlässigkeit und die Sicherheit der Werkzeugmaschinenoperation erhöhen.
Angenommener völlig geschweißter Rahmen, Erschütterung beseitigter Druck, hohe Starrheit, hydraulisches Ansteuersystem, Stickstoffzylinderrückkehrsystem, starke und dauerhafte, BlattabstandsVerstelleinrichtung und Feineinstellung können, Schattenlinie für guten Ausschnitt, Fotozellen an den hinteren Teilen Maschinen als Schutzschutz zum Betreiber leicht bearbeitet werden und andere Leute, wird backgauge Anschlag gesteuert und dargestellt durch E21 NC, kommen backgauge mit Reduziererkasten
Einzelner oder ununterbrochener Anschlag ist an Ihrer Wahl, die elektrische Tür, die offen ist, Maschine aufhört das Arbeiten, Öltank und elektrische Schranktür, die mit Gummidichtungen, die Kehle gekommen wird, die mit Abdeckung gekommen wird
Vordere Grundplatte kommen mit Bällen Platte einzuziehen, so zu erleichtern
| Modell | Schneidlänge (Millimeter) | Schnitt Stärke (45 Kgs/mm2) | Schnitt der Stärke (70kkgs/mm2 | Rührstangenwinkel (örtlich festgelegt) | Nr. Anschläge/Minute | Bügeltiefe | Nr. von halten Steckfassungen nieder | hinteres Messgerät stroek |
hinteres Maß des Messgeräts (X) (Minischnittstreifen) |
Leistungsstärke (Kilowatt) |
Ölkapazität | length*height *width | Höhe unter Boden | ungefähres Gewicht (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
